上振式直線振動篩介紹

上振式直線振動篩是將振動電機安裝在箱體頂部中間位置,主要針對出料口高度、寬度都有限制的場地，可以既不增加設備的寬度，又不影響降低設備出料口的高度。

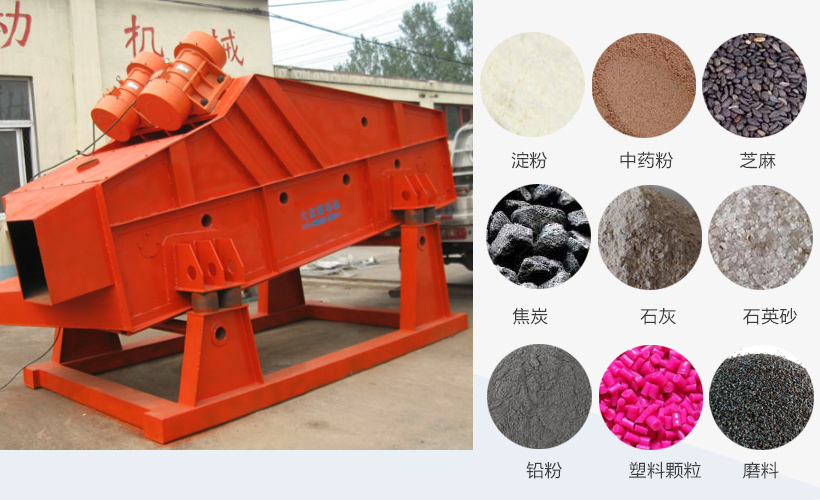

上振式直線振動篩應用行業

食品行業：芝麻、花生、大豆、麥糠、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、活性炭等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料顆粒、磨料、助劑、活性炭等。

上振式直線振動篩特點

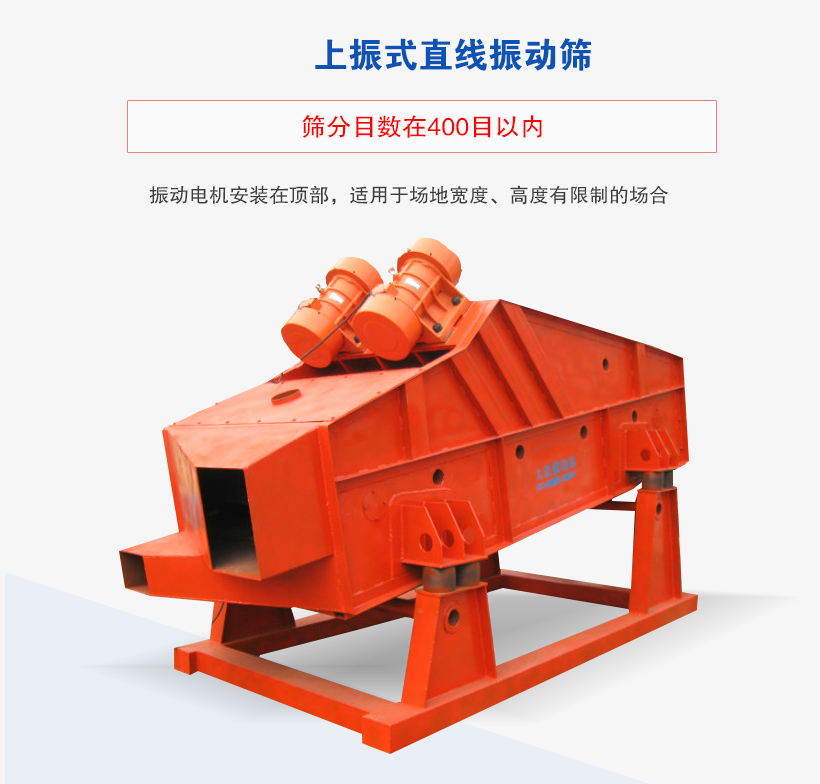

1、振動電機安裝在頂部，適用于場地寬度、高度有限制的場合。

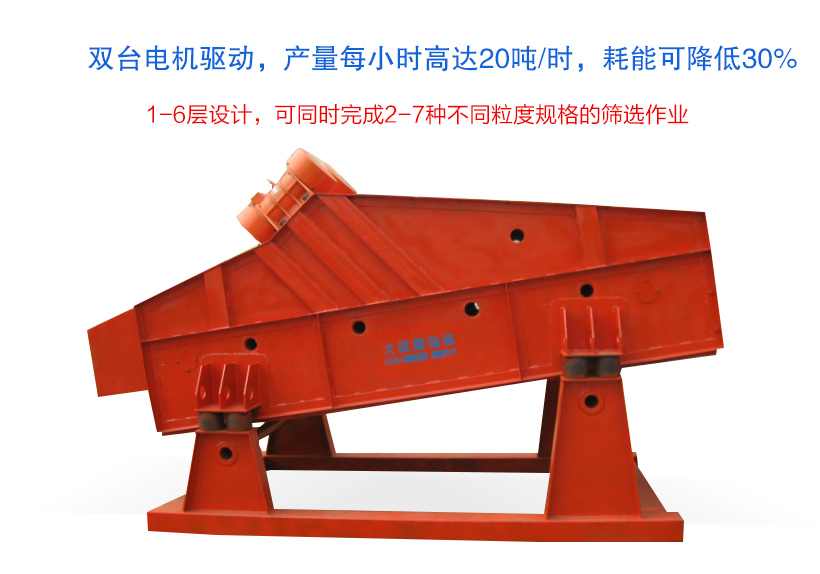

2、雙臺電機驅動，產量每小時高達20噸/時，耗能可降低30%。

3、篩分目數在400目以內，可用于干式粉末、顆粒的分級篩選。

4、1-6層設計，可同時完成2-7種不同粒度規格的篩選作業。

上振式直線振動篩結構及工作原理

上振式直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

上振式直線振動篩采用雙臺振動電機驅動，當篩機工作時，由電機產生的激振力通過篩箱傳遞給篩箱內的篩面上，因電機產生的激振力為縱向力，迫使篩箱帶動篩面做縱向完前后位移，在一定條件下，篩面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料透過篩孔落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

上振式直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
